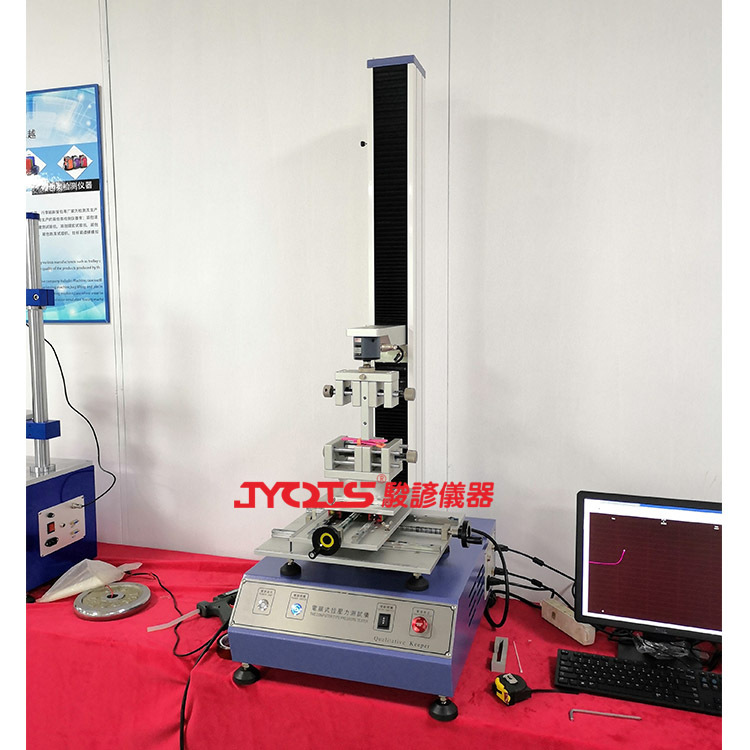

JYOTS骏谚拉压插拔力综合试验机手机充电器数据线

规格参数：

一、

设备型号：JY-6621-S

二、

设备尺寸：

1.机台尺寸（约）:500×649×1345 mm （L×W×H）；

2.测试空间：400×400×650mm（L×W×H）(不含夹具及荷重元空间)

三、

设备功能简介：

可进行拉拔测试；挤压测试；插拔耐久测试等；.

四、

测试项目:

★ 连接器侧向受力疲劳测试

★ 同时可以满足micro USB,Typec USB 测试

★ 可同时与接触阻抗机连线

五、

机器特点

硬件：

u      同时满足90度及270度在推力标准

u      USB每个面可以设定测试次数

u      推力值可以调节为2kg-10kg

u      机器可以从上方下压一个触点到USB公头对应Plug上，持续增加压力到设定的值（如5kg），达到压力后会自动回弹。然后加持产品的装置会自动转动90度，进入另一个方向测试，循环测试

u      同时满足I9.I6.G6.J7.F6.G9等同一系列含micro USB.Typec USB产品

u      解决各种连接器测试的夹具问题，及测试时公母连接器能自动对准，不会有吃单边的问题。

软件：

u      可列印储存图形（插拔位移曲线图，寿命曲线图，检查报表）

u      测试资料储存于硬碟（每一笔资料皆可储存，不限次数）

u      测试条件皆件由电脑画面设定，方便且快速（含插拔行程，速度，暂停时间等）

u      检验报表抬头内容可随时修改（中英文皆可）

u      检验报表可转换为Word  Excel等文书报表格式。

u      软件版本可实现中，英文，繁体，三种文字版本自由转换。

六、

设备主要技术参数：

1. 1.     荷重元容量: 500N;
2. 2.     试验力测量范围:0.2%～100%FS
3. 3.     试验力示值相对误差:示值的±0.2%以内
4. 4.     位移示值相对误差:示值的±0.2%以内
5. 5.     位移分辨力:0.001ｍm
6. 6.     力控速率相对误差:设定值的±1%以内
7. 7.     拉伸/压缩速度调节范围:1~1000mm/min，去程和回程速度可分别设定不同的速度。拉伸/压缩相对误差:速率<1mm/min时，设定值的±1.0%以内；速率≥1mm/min时，设定值的±0.2%以内
8. 8.     控制方式：支持恒定位移、恒定力值的拉伸/压缩测试；
9. 9.     时间：保拉,、保压时间可设置，
10. 10.  次数：次数设置范围0~99999次；
11. 11.  测试有效行程:650mm（不含夹具）
12. 12.  有效试验宽度:400mm
13. 13.  试验图形：显示力值-时间/力值-位移曲线，并可以相互切换(但已测过的数据不能变过来）；
14. 14.  试验数据：可保存和导出测试数据和试验曲线图；
15. 15.  电源      220V 50HZ 10A
16. 16.  最大容量保护，本机为保护计算机系统，防止荷重超过本机之安全容量，可设定不同之安全容量，当到达设定容量时，能自动停机，保护荷重元.
17. 17.  传感器(荷重元)：NTS传感器.
18. 18.  荷重过载保护：当测试的力值达到设定的保护值时，不须按停止，机台自动停止，软件显示荷重过载。
19. 19.  防尘套：导螺杆有防尘装置，防止飞尘及试验物跑入导螺杆内，增长仪器寿命及精度，美观仪器等功能.
20. 20.  上极限与下极限：当上横杆到达最高点与最低点，触到调整环时，机器自动停止，上下极限灯为红色，保护荷重元，马达，可避免操作者使用不当，造成仪器之损坏.
21. 21.  马达：400W松下伺服马达.
22. 22.  保固：一年免费售后服务及终身售后服务
23. 23.  传动：伺服马达带动滚球丝杆，声音小，耐用性高.
